拿树莓派做一个能代理网络家庭网关！

你能学到

从零搭建树莓派网关
树莓派系统烧录（UHS-1 及以上性能TF卡）
树莓派（ubuntu 2204 server）的网络设置

工具准备

树莓派
千兆+网线
无线AP
tf卡（UHS-1 及以上性能）

写入系统

安装raspberry imager：https://www.raspberrypi.com/software/

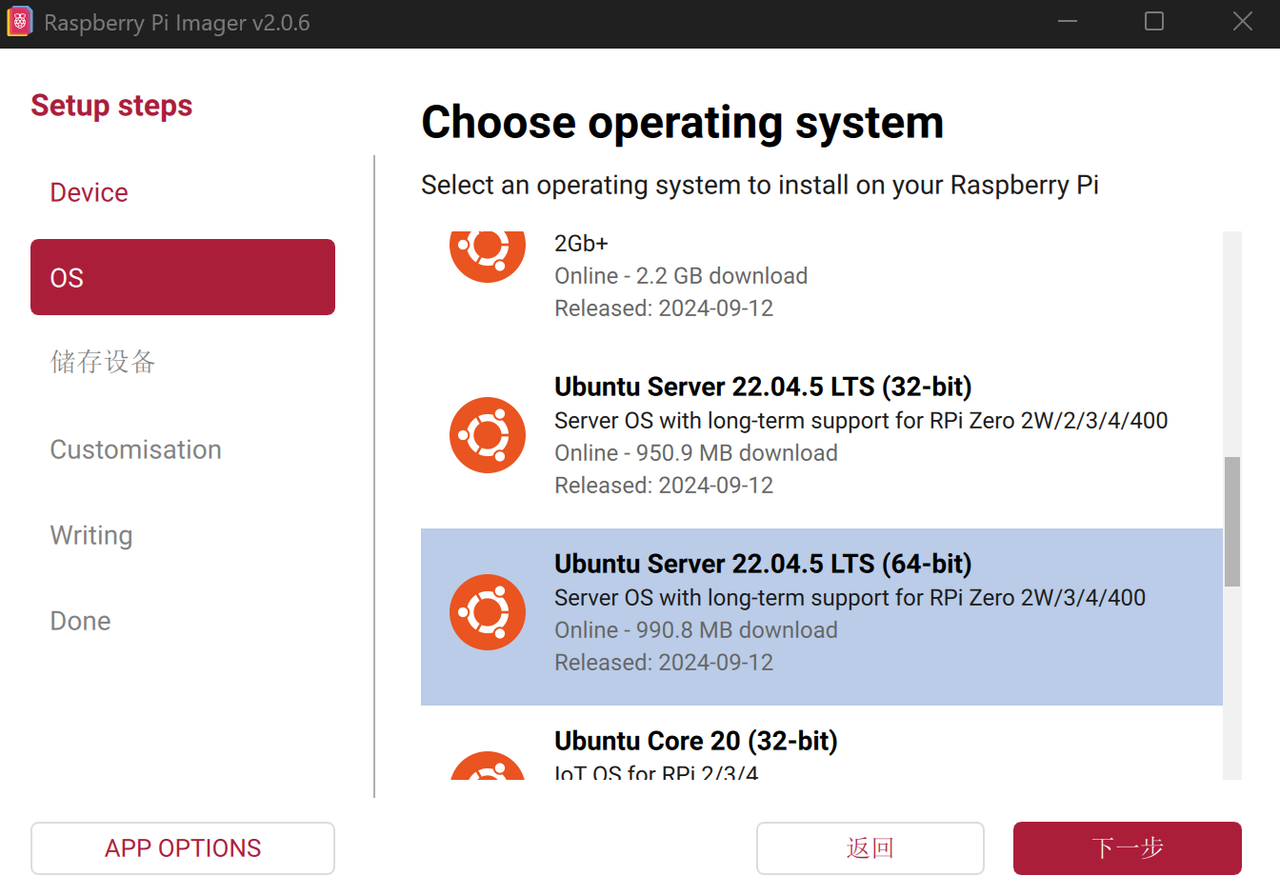

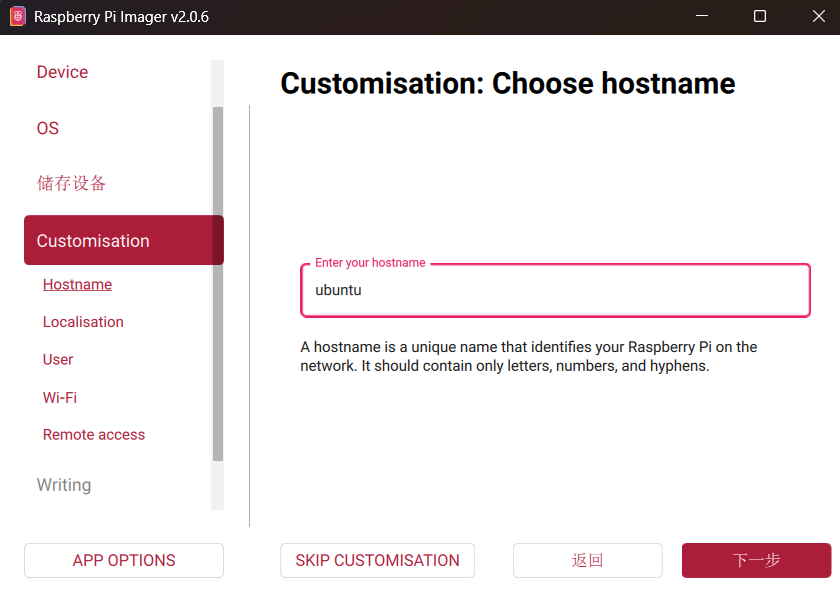

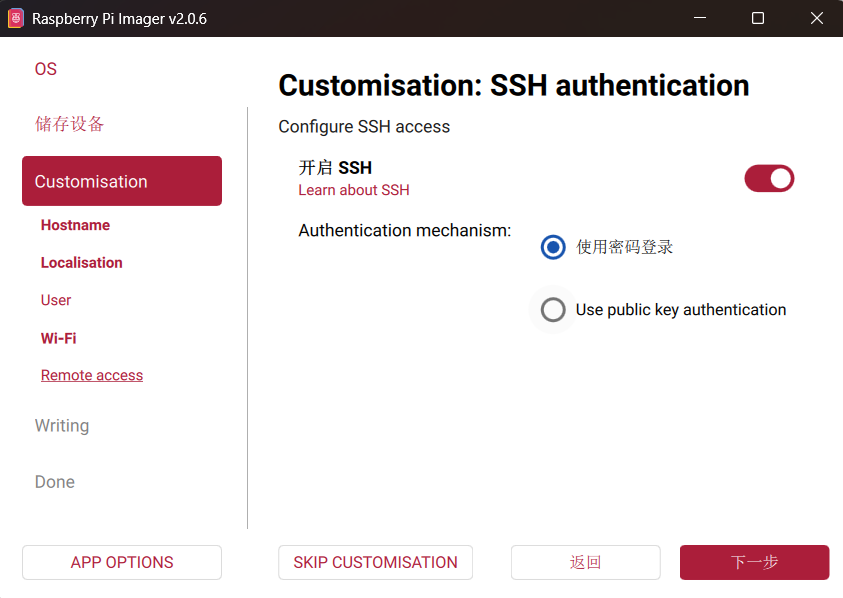

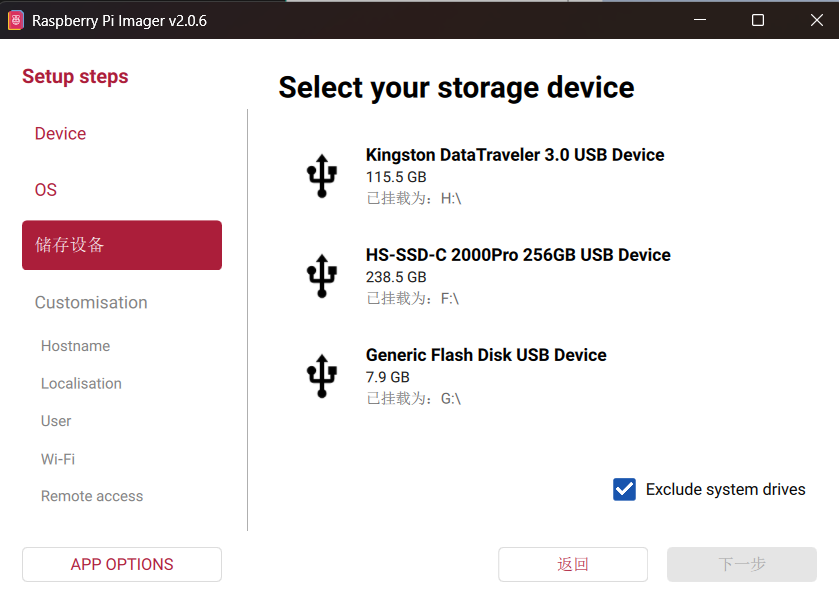

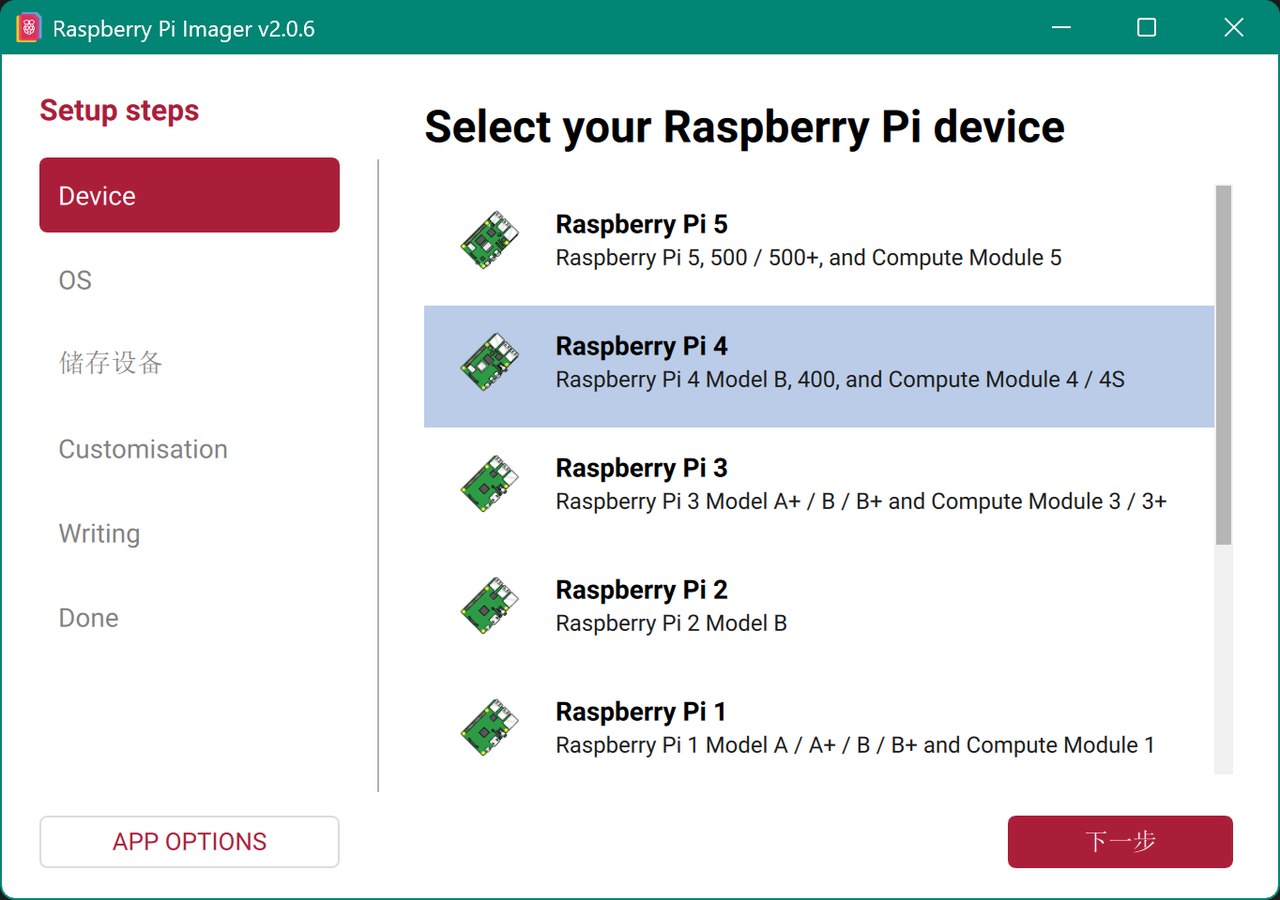

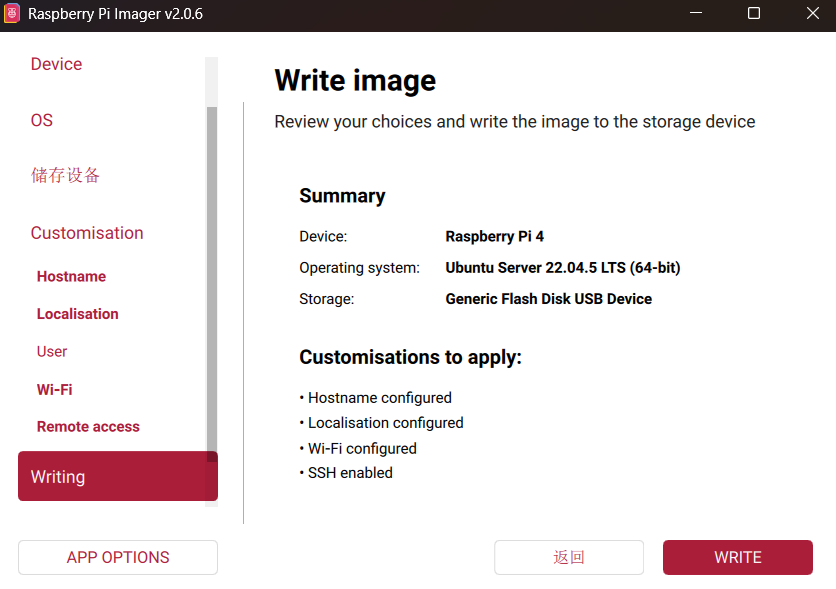

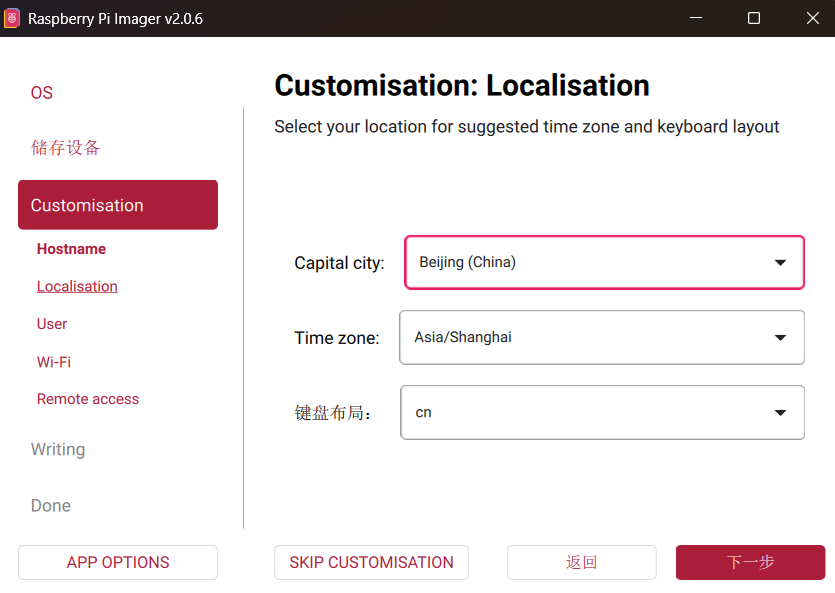

使用默认设置安装即可，路径根据自己的需要更改，完成后按照以下步骤进行：

系统配置

设置root用户

1	sudo passwd root

禁用Cloud-init

第一次启动会卡在Reached target Cloud-init是正常的，这里需要等待10分钟左右，完成后就会提示登陆。

Cloud-init用于在首次启动时自动配置 Linux 系统的标准工具。在云服务器上，它用来设置主机名、注入 SSH 密钥、配置网络等。在树莓派上，官方镜像（特别是 Ubuntu Server 和部分 Raspberry Pi OS）也集成了它，用于执行首次启动的脚本（如扩展文件系统、设置默认用户密码、配置 Wi-Fi 等）。

如果等不及了可以使用Ctrl + Alt + F2 或 F3 尝试切换到另一个虚拟终端进行登录。
启动完成后可以直接将Cloud-init禁用，后续不会有什么影响：

1	sudo touch /etc/cloud/cloud-init.disabled

登陆完成后，需要使用ifconfig查看IP用于远程SSH登陆：

1	sudo apt install net-tools

禁用自动更新

强烈建议系统自带的自动更新功能（unattended-upgr），这玩意会导致dpkg死锁，有时候卡很久重启也不一定行：
检查自动更新服务状态：

1	sudo systemctl status unattended-upgrades

停止unattended-upgrades服务：

1	sudo systemctl stop unattended-upgrades

禁用开机自启：

1	sudo systemctl disable unattended-upgrades

禁用之后需要偶尔手动更新以保持系统正常运行：

1	sudo apt update && sudo apt upgrade -y

禁用systemd-networkd-wait-online

开机会一直等待网络连接：a start job is running for wait for network，这一功能只对于开机就必须联网的服务有用，一般情况反而会拖慢开机速度，解决办法：

1 2	sudo systemctl disable systemd-networkd-wait-online.service sudo systemctl mask systemd-networkd-wait-online.service

禁用needrestart

进行apt更新后出现这个：

Failed to check for processor microcode upgrades.

No services need to be restarted.

No containers need to be restarted.

No user sessions are running outdated binaries.

No VM guests are running outdated hypervisor (qemu) binaries on this host.

那么可以通过禁用needrestart解决，按需选择是否禁用。

needrestart 是一个在 Linux 系统（特别是基于 Debian/Ubuntu 的发行版）中广泛使用的实用工具，主要用于检测并提示哪些系统服务（守护进程）在库文件更新后需要重启，以确保它们加载最新版本的共享库。

1	sudo apt remove needrestart -y

网络配置

基础网络配置（fishrosROS）

配置系统源与Python源：5 && 13

1	wget http://fishros.com/install -O fishros && . fishros

安装iw

iw 是 Linux 系统中用于配置和管理 无线网卡（Wi-Fi） 的命令行工具。
它是旧版工具 iwconfig（属于 wireless-tools 包）的现代替代品，专门设计用于支持新的 nl80211 内核接口。如果你在使用较新的 Linux 发行版或较新的无线网卡，iw 是首选甚至唯一的配置工具。

1	sudo apt install iw -y

安装NetworkManager

NetworkManager 是 Linux 系统中广泛使用的网络连接管理守护进程和服务。它的主要目标是简化网络配置，使连接网络（包括 Wi-Fi、以太网、移动宽带、VPN 等）变得动态、自动且对用户友好。

1	sudo apt install network-manager -y

1 2	sudo systemctl enable NetworkManager sudo systemctl start NetworkManager

配置NetworkManager接管网络接口

1	sudo vim /etc/NetworkManager/NetworkManager.conf

将managed置为true

1	sudo systemctl restart NetworkManager

配置netplan

1	sudo cp /etc/netplan/50-cloud-init.yaml /etc/netplan/50-cloud-init.yaml.back

1	sudo vim /etc/netplan/50-cloud-init.yaml

network:
  version: 2
  renderer: NetworkManager

  ethernets:
    eth0:
      dhcp4: no
      addresses:
        - 192.168.50.1/24
      optional: true

  wifis:
    wlan0:
      dhcp4: true
      access-points:
        "用户WiFi":
          password: "用户WiFi密码"

1 2	sudo netplan generate sudo netplan try

1	sudo netplan apply

设置网关与透明代理

说明：无论clashon或者clashoff只要mihomo.service正常运行，树莓派WiFi都是有代理的，clashon或者clashoff只是影响本机代理。

说明：这一部分是对通过网线连接无线AP方式进行的配置，USB网卡AP请见最后一章的说明

1	sudo apt update

设置clash

1	mkdir network && cd network

1
2
3

git clone --branch master --depth 1 https://gh-proxy.org/https://github.com/nelvko/clash-for-linux-install.git \
  && cd clash-for-linux-install \
  && bash install.sh

1	source ~/.bashrc

设置路由

ip route

如果有其他路由则删去，只保留wlan0，若有其他路由，以eth0为例：

1	sudo ip route del default via 192.168.137.1 dev eth0

开启ipv4转发

1	sudo vim /etc/sysctl.conf

在文末添加：


net.ipv4.ip_forward=1
net.ipv6.conf.all.disable_ipv6=1
net.ipv6.conf.default.disable_ipv6=1

1	sudo sysctl -p

验证，返回1则成功开启

1 2	cat /proc/sys/net/ipv4/ip_forward cat /proc/sys/net/ipv6/conf/all/disable_ipv6

关闭systemd-resolved

1 2	sudo systemctl disable systemd-resolved sudo systemctl stop systemd-resolved

确认已停止，应显示 inactive (dead)， disabled，exited

1	systemctl status systemd-resolved

修改hosts

1	sudo cp /etc/hosts /etc/hosts.bak

终端输入hostname查询本机hostname

1	sudo vim /etc/hosts

写入：（注意看你的hostname是不是ubuntu）

127.0.0.1 localhost
127.0.1.1 ubuntu
# The following lines are desirable for IPv6 capable hosts
::1 ip6-localhost ip6-loopback
fe00::0 ip6-localnet
ff00::0 ip6-mcastprefix
ff02::1 ip6-allnodes
ff02::2 ip6-allrouters
ff02::3 ip6-allhosts

创建静态 resolv.conf

1	sudo cp -d /etc/resolv.conf /etc/resolv.conf.bak

1	sudo rm /etc/resolv.conf && sudo vim /etc/resolv.conf

写入：

1 2	nameserver 8.8.8.8 nameserver 114.114.114.114

-i是取消保护，+i后即便是root也无法修改

1	sudo chattr +i /etc/resolv.conf

安装 DHCP 服务器（dnsmasq）

1	sudo apt update && sudo apt install dnsmasq -y

备份原配置

1	sudo mv /etc/dnsmasq.conf /etc/dnsmasq.conf.bak

新建最小配置

1	sudo vim /etc/dnsmasq.conf

写入：

# Listen on this network interface
interface=eth0
bind-dynamic

# Core modification: Disable dnsmasq's DNS service functionality (release port 53)
port=0

# IPv4 DHCP settings
dhcp-range=192.168.50.100,192.168.50.200,12h
# Inform clients: The gateway is the Raspberry Pi (IP of eth0)
dhcp-option=3,192.168.50.1
# Inform clients: The DNS server is the Raspberry Pi (Mihomo will listen on port 53)
dhcp-option=6,192.168.50.1

# Keep logging enabled for troubleshooting
log-dhcp

启动服务并设置开机自启

1 2	sudo systemctl start dnsmasq sudo systemctl status dnsmasq

1 2	sudo systemctl enable dnsmasq sudo systemctl is-enabled dnsmasq

配置 NAT

出口接口是 wlan0，经典旁路由NAT规则：

sudo iptables -F
sudo iptables -t nat -F
sudo iptables -t mangle -F

sudo iptables -t nat -A POSTROUTING -o wlan0 -j MASQUERADE

sudo iptables -A FORWARD -i eth0 -o wlan0 -j ACCEPT
sudo iptables -A FORWARD -i wlan0 -o eth0 -m conntrack --ctstate RELATED,ESTABLISHED -j ACCEPT

配置tcp

1
2
3

sudo iptables -t mangle -A FORWARD \
-p tcp --tcp-flags SYN,RST SYN \
-j TCPMSS --clamp-mss-to-pmtu

配置透明代理

注意：配置完成后不得再打开tun模式

加载内核模块，用于启用透明代理：

sudo modprobe xt_TPROXY
sudo modprobe nf_tproxy_ipv4
sudo modprobe nf_nat
sudo modprobe xt_socket

配置clash
将clash进程写进systemctl

1	sudo vim /etc/systemd/system/mihomo.service

检查自己的路径是否正确

[Unit]
Description=Mihomo Transparent Proxy
After=network-online.target
Wants=network-online.target

[Service]
Type=simple
User=root
ExecStart=/your/path/to/clashctl/bin/mihomo -d /your/path/to/clashctl/resources -f /your/path/to/clashctl/resources/runtime.yaml
Restart=always
RestartSec=5
LimitNOFILE=524288

[Install]
WantedBy=multi-user.target

重启后检查策略路由是否正常运行

1	ip rule show \| grep 100

启动服务

sudo systemctl daemon-reload
sudo systemctl enable mihomo
sudo systemctl start mihomo
sudo systemctl status mihomo

设置端口代理：

1	sudo vim /your/path/to/clashctl/resources/mixin.yaml

在mixin.yaml将这些替代原有的参数

mixed-port: 7890
socks-port: 7891
redir-port: 7892
tproxy-port: 7893
bind-address: 0.0.0.0
mode: rule
log-level: info


allow-lan: true

secret: 你想设置什么都行，用于登陆clash后台

在mixin.yaml替换DNS

dns:
  enable: true
  listen: 0.0.0.0:53
  ipv6: false

  enhanced-mode: fake-ip
  fake-ip-range: 198.18.0.1/16

  fake-ip-filter:
    - "*.lan"
    - "*.local"
    - "*.arpa"

    - "msftconnecttest.com"
    - "*.msftconnecttest.com"
    - "www.msftconnecttest.com"

    - "msftncsi.com"
    - "*.msftncsi.com"
    - "dns.msftncsi.com"

    - "connectivitycheck.gstatic.com"
    - "*.gstatic.com"
    - "captive.apple.com"
    - "*.apple.com"

  nameserver:
    - 223.5.5.5
    - 119.29.29.29

  fallback:
    - 1.1.1.1
    - 8.8.8.8
    - 9.9.9.9

  fallback-filter:
    geoip: true
    geoip-code: CN

由于mihomo.service设置的是root权限，所以需要进入root模式才能使用clash的各项功能。

配置root的.bashrc

1	su root && vim ~/.bashrc

文末写入：

# clashctl START
# 加载 clashctl 命令
. /your/path/to/clashctl/scripts/cmd/clashctl.sh
# 自动开启代理环境
watch_proxy
# clashctl END

1	source ~/.bashrc

重新加载代理并重启mihomo.service

1 2	clashctl sub update sudo systemctl restart mihomo

此时，7891、7892、7893、53应当都已被已监听。

1	sudo ss -lntp \| grep mihomo

出现：

LISTEN 0      4096               *:53              *:*    users:(("mihomo",pid=68272,fd=8))
LISTEN 0      4096               *:9090            *:*    users:(("mihomo",pid=68272,fd=6))
LISTEN 0      4096               *:7890            *:*    users:(("mihomo",pid=68272,fd=3))
LISTEN 0      4096               *:7891            *:*    users:(("mihomo",pid=68272,fd=9))
LISTEN 0      4096               *:7892            *:*    users:(("mihomo",pid=68272,fd=11))
LISTEN 0      4096               *:7893            *:*    users:(("mihomo",pid=68272,fd=13))

创建 TCP TPROXY 规则

1	su your_username

sudo iptables -t nat -N CLASH

sudo iptables -t nat -A CLASH -d 0.0.0.0/8 -j RETURN
sudo iptables -t nat -A CLASH -d 10.0.0.0/8 -j RETURN
sudo iptables -t nat -A CLASH -d 127.0.0.0/8 -j RETURN
sudo iptables -t nat -A CLASH -d 169.254.0.0/16 -j RETURN
sudo iptables -t nat -A CLASH -d 172.16.0.0/12 -j RETURN
sudo iptables -t nat -A CLASH -d 192.168.0.0/16 -j RETURN
sudo iptables -t nat -A CLASH -d 224.0.0.0/4 -j RETURN
sudo iptables -t nat -A CLASH -d 240.0.0.0/4 -j RETURN

sudo iptables -t nat -A CLASH -p tcp -j REDIRECT --to-ports 7892

sudo iptables -t nat -A PREROUTING -i eth0 -p tcp -j CLASH

创建 UDP TPROXY 规则

sudo iptables -t mangle -N CLASH

sudo iptables -t mangle -A CLASH -d 0.0.0.0/8 -j RETURN
sudo iptables -t mangle -A CLASH -d 10.0.0.0/8 -j RETURN
sudo iptables -t mangle -A CLASH -d 127.0.0.0/8 -j RETURN
sudo iptables -t mangle -A CLASH -d 169.254.0.0/16 -j RETURN
sudo iptables -t mangle -A CLASH -d 172.16.0.0/12 -j RETURN
sudo iptables -t mangle -A CLASH -d 192.168.0.0/16 -j RETURN
sudo iptables -t mangle -A CLASH -d 224.0.0.0/4 -j RETURN
sudo iptables -t mangle -A CLASH -d 240.0.0.0/4 -j RETURN

sudo iptables -t mangle -A CLASH -p udp -j TPROXY --on-port 7893 --tproxy-mark 1

sudo iptables -t mangle -A PREROUTING -i eth0 -m socket -j RETURN
sudo iptables -t mangle -A PREROUTING -i eth0 -p udp -j CLASH

劫持DNS
保留本地直连放行:

1 2	sudo iptables -t nat -A OUTPUT -p udp --dport 53 -j RETURN sudo iptables -t nat -A OUTPUT -p tcp --dport 53 -j RETURN

保存iptables 规则

1 2	sudo apt update && sudo apt install iptables-persistent -y sudo netfilter-persistent save

弹窗都选择yes即可

组装

将网线插入树莓派网口，将另一端插入无线AP即可。
如果你使用的带有无线AP功能的USB网卡或者你还有另一个eth1，那么你需要将网络配置中NAT规则中的eth0改为你的网卡ID，例如wlan1或者wlx001122334455。
